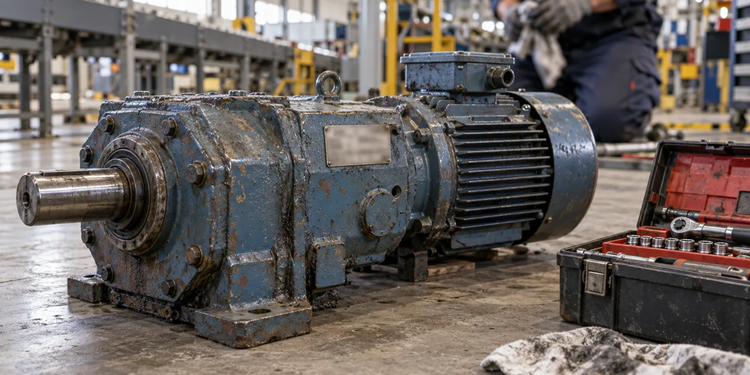

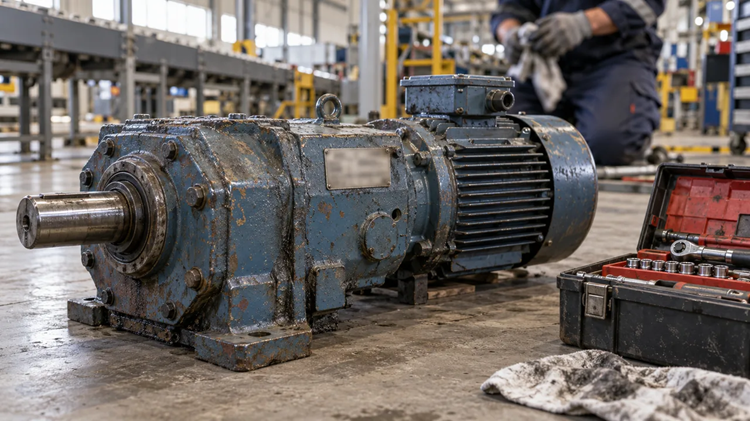

Как подобрать аналог мотор-редуктора по шильдику, когда линия стоит

Как подобрать аналог мотор-редуктора по шильдику? Нужно сверить не одну мощность, а связку параметров: частоту вращения и момент на выходном валу, передаточное число, присоединительные размеры, исполнение вала и фланца, напряжение и класс защиты двигателя. Совпадение по всем группам делает замену безопасной для механизма.

Конвейер, смеситель или подъемник встал, мотор-редуктор не отвечает, на складе такого же нет, а производитель оригинала давно снят с поставки или далеко. Простой считается в часах, и соблазн взять «примерно такой же» по мощности велик. Ниже разобрано, как действовать по порядку: что снять до демонтажа, как прочитать шильдик, какие отклонения допустимы и как не потерять день на возвраты.

Ситуация: мотор-редуктор не восстановить, а линия должна работать

Типичный сценарий выглядит так. Мотор-редуктор отработал много лет, начал шуметь, потек по сальнику или перестал держать момент. Ремонт возможен не всегда: у червячной пары выбран ресурс, корпус треснул, обмотка двигателя сгорела. Решение принято: ставим новый, и вопрос в том, какой именно. Искать точную копию рискованно: если модель давно снята, поиск превращается в охоту за остатками на складах. Взять первый доступный агрегат близкой мощности тоже опасно, потому что он может вращать механизм вдвое быстрее, не встать на раму или не пройти по моменту, и тогда простой только продлится.

Рабочий путь лежит посередине: понять, какие параметры исходного агрегата обязательны, какие допускают разумный люфт, и найти изделие другого производителя, которое им соответствует. Это и называется подбором аналога. Готовых универсальных таблиц соответствия, которым можно верить вслепую, не существует: у каждой серии свои габариты, свои ряды передаточных чисел и свои допуски, поэтому сверка идет по параметрам, а не по названию.

Что снять до демонтажа: шильдик, фото и замеры

Пока агрегат стоит на месте, сфотографируйте его целиком. Достаточно телефона. Нужны несколько кадров, и каждый отвечает на свой вопрос.

• Шильдик крупно, при боковом свете, чтобы читались гравировка и мелкие цифры. Если табличка загрязнена, протрите ее ветошью, не скребите: бороздки от отвертки нередко съедают цифры.
• Общий вид с торца и сбоку, чтобы было видно положение клеммной коробки, направление выходного вала и способ крепления.
• Фланец или лапы вместе с рамой, на которой агрегат стоит.
• Выходной вал: сплошной или полый, шпонка, стопорные кольца, стяжная втулка.
• Табличка отдельно на двигателе и отдельно на редукторе, если это сборка из двух узлов. У мотор-редуктора они бывают разными, и данные на них дополняют друг друга.

Фото шильдика уже позволяет начать подбор, пока ремонтная бригада снимает агрегат. Но шильдик не содержит всего. На нем нет, как правило, диаметра центрирующего пояска, шага крепежных отверстий, длины вала и расстояния от оси до опорной плоскости. Эти размеры замеряются штангенциркулем и записываются в тот же файл, что и снимки. Минута на замеры до демонтажа сэкономит часы переписки после.

Отдельно запишите условия работы: в каком положении стоит агрегат, какая нагрузка (равномерная, ударная, с частыми пусками), какая температура и влажность в цехе, есть ли пыль, моющие растворы или взрывоопасная среда. Для опасных зон исполнение важнее всего остального, и замена на обычное недопустима.

Как читать шильдик мотор-редуктора

Единого формата шильдика нет, у каждого производителя поля расположены по-своему, а коды серии читаются только по каталогу этого производителя. Но набор данных повторяется, и его удобно разобрать группами.

Данные редуктора

Это тип и типоразмер (код серии и габарит), передаточное число или передаточное отношение, номинальный момент или мощность на входе, выходная частота вращения, монтажное исполнение и количество масла или тип смазки. Иногда указан сервис-фактор: коэффициент запаса, который связывает номинальный момент с реальным режимом работы.

Данные двигателя

Мощность в киловаттах, номинальная частота вращения, напряжение и схема соединения обмоток (звезда или треугольник), номинальный ток, частота сети, коэффициент мощности, класс защиты IP, класс изоляции, режим работы. Если двигатель оснащен тормозом, на табличке или в коде серии это отмечено отдельно.

Идентификаторы

Серийный номер, год выпуска, страна и название изготовителя. По ним поставщик может запросить паспорт и конструкторские данные, а при их отсутствии хотя бы понять, из какой серии агрегат.

Если на шильдике указана выходная частота и момент, считайте их приоритетными данными. Если указаны только мощность и передаточное число, выходные характеристики вычисляются. Как это сделать, показано дальше.

Передаточное число, обороты и момент: что можно менять, а что нет

Скорость и момент на выходном валу связаны с двигателем через передаточное число. Выходная частота вращения равна частоте вращения двигателя, деленной на передаточное число. Выходной момент приближенно равен моменту двигателя, умноженному на передаточное число и на КПД редуктора.

Условный пример для наглядности. Двигатель мощностью 1,5 кВт вращается с частотой около 1400 об/мин, передаточное число редуктора 20. Тогда выходная частота около 70 об/мин. Момент двигателя оценивается по формуле 9550, умноженное на мощность в киловаттах и деленное на частоту вращения в об/мин, это около 10 Н·м. С учетом передаточного числа и КПД порядка 0,9 на выходном валу получается примерно 180 Н·м. Цифры взяты для иллюстрации и не относятся к конкретной модели.

Из этой логики следуют правила замены.

1. Выходная частота вращения должна остаться прежней, потому что от нее зависит скорость ленты, подача, производительность смесителя. Допустимое отклонение определяет технолог: для одного механизма пять процентов безразличны, для другого они ломают синхронизацию с соседним участком.
2. Выходной момент нового агрегата не должен быть ниже, чем у исходного, а лучше выше с запасом по режиму: при ударной нагрузке и частых пусках запас нужен больше, чем при равномерной.
3. Передаточное число можно менять только вместе с частотой вращения двигателя. Если вы берете мотор с другим числом полюсов, обороты на выходе изменятся пропорционально. Двигатель с четырьмя полюсами при частоте сети 50 Гц имеет синхронную частоту 1500 об/мин, с шестью полюсами 1000 об/мин. Это не взаимозаменяемые варианты на одном редукторе.
4. Мощность выше исходной не всегда благо. Более мощный двигатель способен выдать момент, который редуктор по своим данным не выдержит, и тогда поломка повторится. Мощность ниже исходной сомнительна по тепловому режиму и пусковому моменту.

Отдельный случай: червячные редукторы. У них КПД ниже, чем у цилиндрических, и они в ряде конструкций самотормозящиеся, то есть не дают нагрузке раскручивать вал в обратную сторону. Если исходный редуктор был червячным и выполнял удержание груза, замена на цилиндрический без тормоза меняет поведение механизма. Это нужно оговорить до заказа.

Присоединительные размеры: вал, фланец, монтажное положение

Даже идеальный по характеристикам агрегат бесполезен, если не встает на раму. Сверяйте размеры в таком порядке.

• Выходной вал: сплошной или полый, диаметр, длина, размер шпонки и шпоночного паза, способ крепления (шпонка с торцевым болтом, стяжная втулка, шлиц).
• Для полого вала отдельно проверьте диаметр отверстия и допуск посадки, а также наличие реактивной тяги или упора, которые удерживают корпус от вращения.
• Фланец: диаметр центрирующего пояска, диаметр окружности отверстий, количество и диаметр отверстий. Часто используется обозначение исполнения по стандарту на присоединительные размеры, например B5 или B14 для двигателей, и его удобно сверять по фото шильдика, если оно там указано.
• Лапы: расстояние между отверстиями по длине и ширине, высота оси над опорной плоскостью.
• Расположение валов: соосное, угловое, параллельное. Исполнение определяет, с какой стороны выходит вал и куда повернута клеммная коробка.
• Монтажное положение: горизонтальное, вертикальное с валом вверх или вниз. От него зависит количество масла, расположение пробок и сапуна. Агрегат, заправленный для горизонтальной установки, в вертикальном положении может сухо работать верхними подшипниками.

Если размеры чуть отличаются, не пытайтесь компенсировать это проставками и переходными плитами, не оценив нагрузку на вал. Несоосность убивает подшипники и уплотнения быстрее, чем перегрузка. Иногда выгоднее выбрать аналог с точной посадкой и дождаться его, чем сделать быстрый, но кривой монтаж.

Электрическая часть: что проверить, чтобы не сжечь новый двигатель

Ошибки в электрической части видны только после включения, поэтому проверьте следующее.

• Напряжение и схема соединения. Двигатель для 230/400 В подключается звездой или треугольником в зависимости от сети. Проверьте, что клеммная коробка допускает вашу схему.
• Частота сети. Для сети 50 Гц нужен двигатель на 50 Гц. Агрегат, рассчитанный на другую частоту, работает с другими оборотами и нагревом.
• Класс защиты IP и охлаждение. Если исходный агрегат стоял в мокром или пыльном цеху, заменять его на открытое исполнение нельзя. Для взрывоопасных зон нужен двигатель с соответствующей маркировкой и документами; общее правило: эту часть подбирайте только по сертифицированной серии.
• Тормоз. Если исходный двигатель имел электромагнитный тормоз, он выполнял функцию безопасности или позиционирования. Аналог должен иметь такой же тормоз с тем же напряжением катушки и способом растормаживания.
• Датчики и встроенная термозащита. Термисторы или биметаллические контакты подключены к схеме управления, и в аналоге они должны быть совместимы.
• Работа от частотного преобразователя. Если привод регулируется, уточните, допускает ли двигатель работу на пониженных оборотах без принудительного охлаждения и нужна ли независимая вентиляция.

Отдельно оцените пусковой ток и защиту: автомат и тепловое реле или настройки преобразователя рассчитывались под старый двигатель. Новый может отличаться по току, и защиту придется пересмотреть.

Если шильдика нет или он стерт

Табличка теряется чаще, чем кажется: ее закрашивают, срезают при ремонте, она отслаивается в агрессивной среде. Это не тупик.

Первое: ищите вторую табличку. Двигатель и редуктор у мотор-редуктора маркируются отдельно, и на одном из узлов данные могут сохраниться. Второе: код серии часто выбит на корпусе, отлит на крышке или нанесен на торце вала. Третье: если известен производитель, поставщик по фото корпуса, формы ребер охлаждения и посадочных мест нередко определяет серию.

Если идентифицировать серию не удалось, параметры восстанавливаются расчетом и замером. Выходную частоту измеряют тахометром или по скорости механизма, мощность двигателя оценивают по данным его таблички, а момент вычисляют по формуле из раздела выше, подтверждая нагрузкой по технологическому расчету. Все присоединительные размеры замеряются штангенциркулем. Этот путь дольше и дает меньше уверенности, поэтому запас по моменту в таком случае закладывают осознанно, а решение согласуют с технологом и главным механиком.

Как не остановить линию: порядок действий

Простой сокращается не скоростью поиска, а параллельностью работ. Пока бригада демонтирует, подбор идет одновременно. Рабочий порядок такой.

1. Соберите пакет данных до демонтажа: фото шильдиков, замеры вала и фланца, режим работы.
2. Отправьте фото и замеры поставщику с просьбой подобрать аналог и подтвердить совпадение по моменту, частоте вращения, размерам и электрическим данным.
3. Получите от поставщика каталожный лист или чертеж подобранного агрегата и сверьте его с вашими замерами сами.
4. Если точного совпадения по передаточному числу нет, обсудите с технологом допустимое отклонение скорости и решите, достаточно ли оно близко.
5. Перед монтажом проверьте заправку маслом для вашего монтажного положения и направление вращения.
6. При пуске дайте агрегату поработать без нагрузки, затем под нагрузкой, и проконтролируйте нагрев, шум и ток.

Если на предприятии есть инженер, который может быстро сверить параметры, подбор занимает часы. Если такого человека нет, сверку можно передать поставщику: запрос с фотографиями и размерами направляется через сайт https://promair.by/. Что бы вы ни выбрали, окончательное совпадение размеров подтверждайте по каталожному листу.

Типичные ошибки при подборе по шильдику

Ниже перечислены ошибки, которые чаще всего возвращают агрегат обратно на склад.

• Подбор по одной мощности и без учета режима: ударная нагрузка и частые пуски требуют запаса, которого в номинале нет.
• Доверие к таблицам соответствия без проверки по каталожному листу. Один производитель может называть аналогом серию, которая совпадает по основным размерам, но различается по моменту или смазке.
• Отсутствие проверки после монтажа: направление вращения, нагрев, шум.
• Другое монтажное положение без пересмотра заправки масла, а также путаница сплошного и полого вала или стандартов фланца.

Большинство этих ошибок снимает одна привычка: сверять по параметрам и фиксировать результат письменно, пока агрегат еще стоит на месте.

FAQ

Можно ли подобрать аналог мотор-редуктора по фото шильдика?

Можно начать подбор, но закончить его только по фото нельзя. Фото дает мощность, частоту, передаточное число и серию. Присоединительные размеры, длину вала и положение крепежа нужно замерить на агрегате и приложить к заявке, иначе возможен возврат.

Можно ли поставить двигатель другой мощности?

Двигатель мощнее исходного допустим только если редуктор рассчитан на больший момент, а питание и защита подобраны заново. Менее мощный часто перегревается и плохо тянет пуск. Решение принимают по моменту и режиму, а не по киловаттам.

Допустимо ли другое передаточное число?

Только если вы сознательно меняете скорость механизма или одновременно меняете частоту вращения двигателя. Иначе выходные обороты уйдут, а вместе с ними производительность. Допустимое отклонение определяет технолог для вашего процесса.

Что делать, если шильдик стерт или закрашен?

Проверьте второй узел, корпус и торец вала, затем замерьте размеры и выходную частоту. По таким данным подобрать агрегат можно, но подтверждение нужно от технолога.

Что важнее при замене: вал или фланец?

Оба, потому что агрегат должен и встать на раму, и передать момент на механизм. Сначала сверяют тип и диаметр выходного вала с шпонкой, затем фланец или лапы и высоту оси. Расхождение в любом из этих параметров приводит к переделке узла.

Как подобрать аналог мотор-редуктора по шильдику, если оборудование взрывозащищенное?

Для взрывоопасных зон подбор идет только по серии с подтверждающими документами и соответствующей маркировкой. Подмена обычным исполнением недопустима, поэтому в заявке нужно указать зону и приложить фото маркировки с исходного агрегата.
