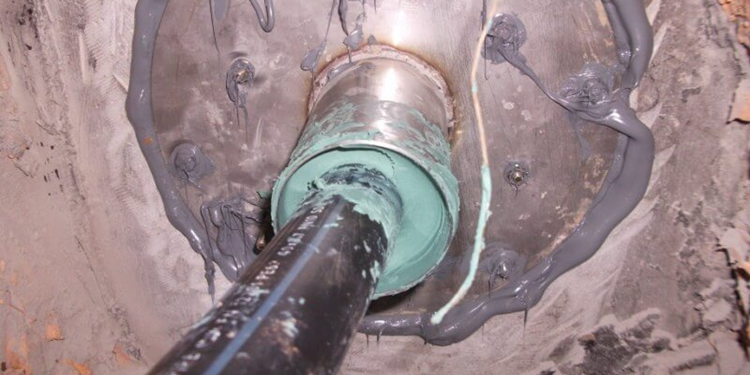

Проходы для кабелей через стены, перекрытия, перегородки и вводы в шкафы создают уязвимые зоны: через них могут распространяться огонь и дым, проникать вода и пыль, а также нарушаться условия электробезопасности и работоспособность оборудования.
Грамотно выполненная герметизация снижает риски аварий, продлевает срок службы линий и обеспечивает соответствие объектовым требованиям по пожарной безопасности, степени защиты оболочек и санитарно-гигиеническим условиям.
Назначение и ключевые требования
Герметизация проходов при вводе кабелей должна решать несколько задач одновременно: сохранять огнестойкость конструкций, предотвращать перетоки дыма и газов, блокировать попадание влаги и пыли, а также обеспечивать механическую защиту и удобство обслуживания трасс.
К основным требованиям относят:
- Пожарно-технические: восстановление требуемого предела огнестойкости участка, ограничение распространения пламени и дыма по кабельным трассам.
- Герметичность: защита от протечек, конденсата, грунтовых и технологических вод, а также от проникновения пыли.
- Электробезопасность: исключение повреждения изоляции, соблюдение расстояний, отсутствие острых кромок, корректное применение гильз, вводных устройств и уплотнений.
- Совместимость материалов: устойчивость к температуре, УФ (при наружной установке), вибрации, химическим воздействиям, отсутствие коррозионных реакций.
- Ремонтопригодность: возможность добавления/замены кабелей без разрушения строительных конструкций и без ухудшения защитных свойств узла.
Где герметизация обязательна
На практике узлы уплотнения нужны везде, где есть переход через ограждающие конструкции или границы помещений с разными условиями:
- пересечение противопожарных преград (стены, перекрытия, шахты);
- вводы в распределительные устройства, щиты, шкафы автоматики и связи;
- вводы в технологические помещения с влажной средой или пылеобразованием;
- наружные вводы в здания, подземные участки и колодцы;
- проходы через кровлю и фасадные узлы.
Назначение уплотнения кабельных вводов: защита от влаги, дыма, пыли и газов
Назначение уплотнения сводится к созданию устойчивого барьера, который работает в обычных условиях эксплуатации и при аварийных ситуациях. Это помогает снизить риски повреждения кабельных линий, нарушения работы систем, распространения опасных факторов и ухудшения условий эксплуатации помещений.
Итог: какие задачи решает уплотнение кабельных вводов
- Защита от влаги: предотвращение протечек и капиллярного подсоса воды через вводы, снижение риска коррозии, токопроводящих дорожек, замыканий и ускоренного старения изоляции.
- Защита от дыма: ограничение перетока дыма по трассам кабелей между помещениями и зонами, повышение эффективности противодымной защиты и эвакуационной безопасности.
- Защита от пыли: уменьшение запыления технических помещений и шкафов, сохранение работоспособности оборудования, снижение необходимости частого обслуживания.
- Защита от газов и запахов: блокирование миграции газов (в том числе агрессивных) и неприятных запахов по инженерным проходам, поддержание санитарных условий и снижение рисков для персонала.
- Стабильность эксплуатационных характеристик: сохранение требований к изоляции, герметичности, разделению зон и целостности преград при наличии кабельных проходов.
- Снижение аварийных последствий: ограничение распространения опасных факторов через технологические отверстия при нештатных режимах.
